El otro día revisábamos una losa agrietada en una nave industrial del sector Los Guindos, en Buin. La causa no era estructural, sino el suelo. Una arcilla de alta plasticidad que se expandió con las lluvias del invierno pasado. En Buin, con su clima mediterráneo de estación seca prolongada, los suelos finos experimentan ciclos de humedecimiento y secado muy agresivos para las fundaciones. Por eso insistimos en que un simple ensayo de clasificación no basta. Los límites de Atterberg nos dan el índice de plasticidad, que es el dato duro que anticipa ese comportamiento. Sin ese número, se está diseñando a ciegas. Para obra en zonas con presencia de limos arcillosos del río Maipo, complementamos este ensayo con una exploración mediante calicatas para muestrear en profundidad y verificar la homogeneidad del perfil.
Un índice de plasticidad mayor a 20% en Buin es una alerta directa: hay que calcular la expansividad o cambiar la cota de fundación.
Metodología y alcance
Consideraciones locales
En Buin, cuando un proyecto se emplaza sobre arcillas de alta plasticidad y no se ejecutan los límites de Atterberg, el riesgo más silencioso es el daño por expansión diferida. Hemos visto radieres de casas en Santa Rita que se fisuran a los dos años, justo después de un ciclo invernal intenso. El agua se infiltra por los bordes, el suelo se expande y la losa no está armada para soportar tracción. Otro problema típico es subestimar la carga de hinchamiento en muros de contención. Un suelo con IP del 30% puede desarrollar presiones laterales que duplican el empuje de reposo calculado. Ignorar la plasticidad del suelo fino en esta zona es asumir que la arcilla se comportará como un material granular, lo cual es un error de concepto con consecuencias en el presupuesto de reparaciones.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.vip
Normativa aplicable
NCh 1517 Of.2012 – Límites de Atterberg, ASTM D4318-17e1, AASHTO T-89/T-90
Servicios técnicos asociados
Perfil de Plasticidad por Estrato
Tomamos muestras representativas a distintas profundidades y determinamos LL, LP e IP. Entregamos la variación de la actividad de la arcilla en el perfil, identificando los lentes expansivos que condicionan la cota de fundación.
Potencial de Hinchamiento y Carga de Diseño
Aplicamos correlaciones empíricas (Seed, Van Der Merwe) para transformar el IP en presión de expansión (kPa). Este valor es el input directo para el ingeniero calculista que diseña losas postensadas o sistemas de pilotes.
Parámetros típicos
Preguntas frecuentes
¿Cuánto cuesta un análisis de límites de Atterberg en Buin?

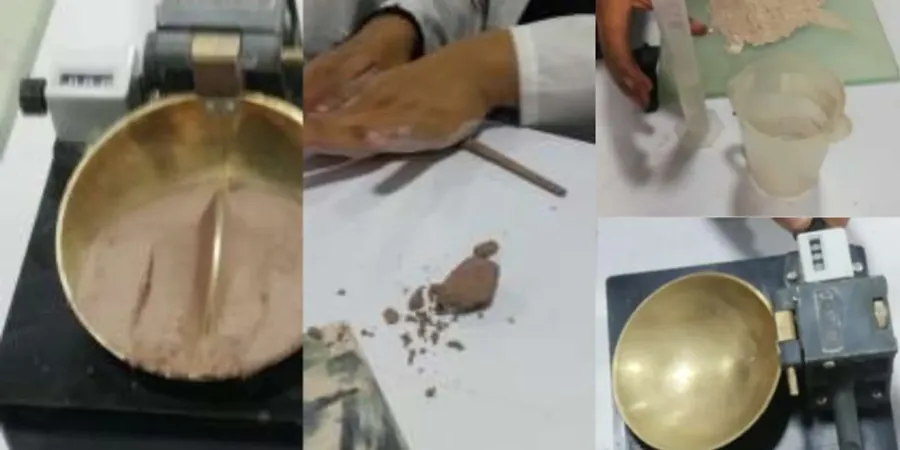

El rango de inversión para un ensayo de límites de Atterberg en Buin oscila entre $28.000 y $47.000 CLP, dependiendo de la cantidad de muestras y si se requiere solo el índice de plasticidad o la curva de fluidez completa. Este valor incluye la preparación de la muestra, el ensayo con cuchara de Casagrande y la emisión del informe técnico con la clasificación USCS.
¿Qué diferencia hay entre un suelo de alta y baja plasticidad para mi proyecto?
Técnicamente, un suelo con IP alto (>25%) tiene mayor capacidad de retener agua y, por lo tanto, mayor potencial de cambio volumétrico. En la práctica, significa que el suelo se expande al humedecerse y se contrae al secarse. Para su proyecto, esto se traduce en que una fundación tradicional podría agrietarse, por lo que se deben considerar alternativas como un sello de fundación más profundo o el reemplazo del material expansivo.
¿El ensayo se puede hacer con muestra alterada?
Sí, y de hecho es una ventaja del procedimiento. El ensayo de límites de Atterberg se realiza sobre la fracción fina que pasa el tamiz N°40, por lo que la muestra puede ser alterada. Aprovechamos el material de las calicatas o de los tubos Shelby para hacer el análisis sin necesidad de conservar la estructura original del suelo.
¿En qué etapa del proyecto se deben ejecutar los límites de Atterberg?
Durante la fase de exploración geotécnica, previa al diseño de fundaciones. En Buin, recomendamos extraer muestras en los primeros 3 metros del perfil, que es donde suelen aparecer los suelos arcillosos superficiales del valle. Este dato es crítico para que el ingeniero estructural decida entre una losa de fundación o un sistema más robusto.
